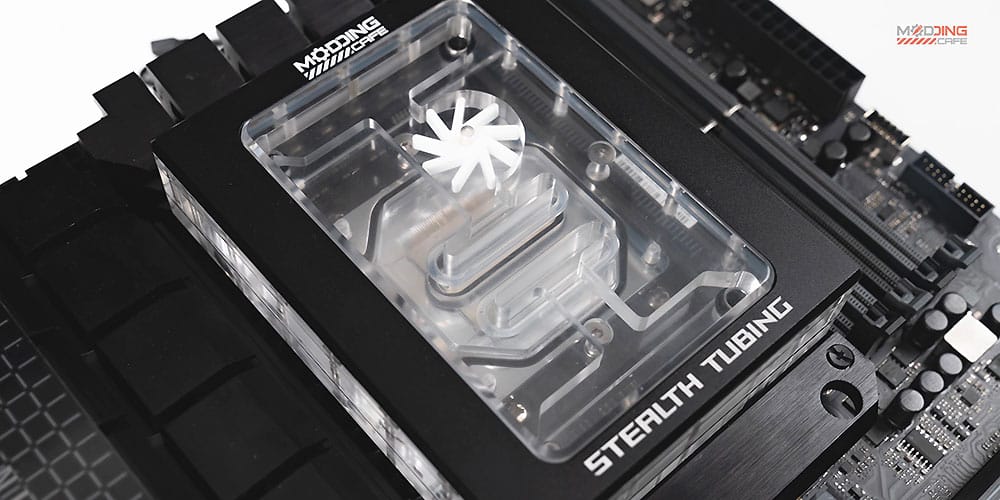

Il s’agit du premier bloc d’eau CPU “furtif” sans tuyaux.

Il s'agit du premier bloc d'eau CPU "furtif" sans tuyaux.

Il s’agit d’une vitrine d’ingénierie, mais c’est une preuve de la direction que prend l’industrie du modding en général. Personne n’a envie de voir des fils ou des tubes par la fenêtre de son boîtier, même si les moddeurs nostalgiques peuvent trouver cela intéressant pour montrer la difficulté d’une installation particulière. Quoi qu’il en soit, le bloc CPU que nous allons voir est tout à fait conforme à ce que l’on appelle “l’effet de furtivité”, sauf que dans ce cas, ce sont les tubes eux-mêmes qui sont cachés. Alors, où cela les mène-t-il ?

Eh bien, à l’arrière, c’est-à-dire sur la plaque arrière de la carte mère et du boîtier. Il s’agit d’un modèle personnalisé testé par Der8auer, qui a pris l’initiative de le montrer en détail dans sa version AM5. Et bien, il est préférable de s’asseoir et de profiter d’un chef-d’œuvre de refroidissement comme celui-ci.

Le premier waterblock pour CPU sans tubes à l’avant et au design furtif

Le bloc lui-même est un modèle unique fabriqué par Modding Cafe, qui se compose d’un grand nombre de pièces. Il se compose d’un grand nombre de pièces, à commencer par trois grandes pièces en acrylique reliées entre elles. Ce qui est recherché est l’effet Stealth, c’est à dire cacher les tubes de la vue de tout utilisateur, où pour cela nous procédons à l’installation d’une plaque arrière où les tubes seront assemblés.

Comment l’eau circule-t-elle de l’arrière de la plaque arrière vers l’avant pour refroidir le processeur ? La conception est très ingénieuse, puisque nous devons nous passer du socket de rétention, dans ce cas, AM5, pour installer un support interne personnalisé qui fixe le processeur.

A lire également  AMD a caché un œuf de Pâques dans l'Athlon K7 de 1999

Après cela, la plaque arrière en acrylique est installée, et c’est là que la magie opère, car dans l’espace laissé par les 4 vis de fixation du système de rétention typique des AM4 et AM5, il y a des tubes fixés à cette plaque arrière, deux au-dessus et deux au-dessous, où l’eau entrera et sortira.

Plaque frontale avec plaque froide intégrée et système de jet.

L’eau entre par les deux petits tubes supérieurs et de là est canalisée vers le centre de la plaque froide où le jet attend pour augmenter la pression et la vitesse du flux d’eau. Il s’agit d’un système classique avec ailettes et plaque d’injection, où l’eau, une fois sortie des ailettes et déjà chaude, est acheminée vers les deux tubes inférieurs, qui renvoient l’eau vers la partie arrière du bloc pour qu’elle puisse continuer son chemin vers le radiateur.

En outre, un débitmètre et un système ARGB LED en tant que tel sont inclus. Le seul problème rencontré est que la base de la plaque froide n’était pas bien finie, elle n’était pas totalement parfaite, car elle avait des bavures, très typiques après la coupe, mais c’est quelque chose de facile à réparer.

Enfin, en raison de sa taille, sur certaines cartes mères, le premier M.2 ne pourra pas être installé, ou devra être installé avant le bloc en raison de la taille de ce dernier. Un petit inconvénient que l’on peut pardonner puisqu’il s’agit du premier bloc d’eau pour CPU dans le facteur de forme Stealth. En fait, l’idée a été si bien accueillie que Der8auer envisage de la commercialiser en masse après avoir corrigé et peaufiné le design.

A lire également  MSI prépare ses nouvelles sources MEG compatibles ATX 3.0 et PCIe 5.0

Étape 5

Après cela, il vous suffit de tenir compte du fait que votre châssis doit avoir la partie du socket CPU découverte pour pouvoir l’installer en tant que tel. Si ce n’est pas le cas, il est préférable d’opter pour un bloc traditionnel, que ce soit en format common ou full block.
