Depuis un certain temps, le web fait le buzz autour de l’AMD Burning Out, ou comment les processeurs Ryzen 7000 et leurs cartes mères en viennent à griller. Vu sur des réseaux comme Reddit et démontré par divers YouTubers et overclockers, le fait que ces CPU finissent par brûler est supposé être dû à un VSOC élevé, mais il y a plus que cela. Gamer’s Nexus souhaite faire toute la lumière sur ce problème et, pour ce faire, a réalisé une analyse approfondie des causes et des conséquences de l’extinction des Ryzen 7000.
Tout d’abord, il faut savoir que lorsque nous achetons du matériel, cela ne veut pas dire qu’il sera parfait. Comme tout autre produit, il y a toujours une chance que ce que nous achetons ne fonctionne pas comme prévu ou même qu’il soit défectueux. Dans le cas présent, le problème est plus important, car le fameux Burning Out d’AMD a commencé sur les cartes mères ASUS, même celles qui sont haut de gamme.
Pourquoi les CPU Ryzen 7000 brûlent-ils ? Analyse de ce qui s’est passé et des causes
Gamer’s Nexus a effectué des tests pour voir s’il était possible de simuler le fait qu’un Ryzen 7000 et une carte mère pouvaient brûler et c’est effectivement ce qui s’est passé. En utilisant un Ryzen 7800X3D et une carte mère ASUS X670E Crosshair Hero, il a montré les problèmes de protection contre les surtensions (ASUS OCP). Cela peut être considéré comme la première partie de l’expérience, car il est maintenant temps d’identifier les causes et ce qui s’est passé. Tout d’abord, une analyse externe de l’état de la Ryzen 7800X3D a été effectuée et a permis de constater la présence d’un renflement dans la zone où elle a “explosé”, atteignant 217 degrés. En conséquence, les broches de la carte mère ont été pliées, causant des dommages permanents.
Il est maintenant temps de parler de la première analyse en laboratoire, où un CSAM (Scanning Acoustic Microscopy) a été effectué. Cela nous permet de déterminer si la soudure présente un défaut, bien que dans ce cas il ait été observé après qu’elle ait été brûlée. On peut voir qu’il y a des lacunes dans la zone du CCD et de la matrice d’E/S, bien que l’entreprise affirme que ces lacunes ne sont pas la cause de la combustion de l’unité centrale de traitement. Ils ont donc rejeté cette hypothèse comme cause potentielle des problèmes et ont procédé à un balayage aux rayons X, montrant une image en 2D de l’unité centrale dont certaines parties ont fondu à cause de ce qui s’est passé.
Gamer’s Nexus conclut qu’il y a des dizaines de causes à cela.

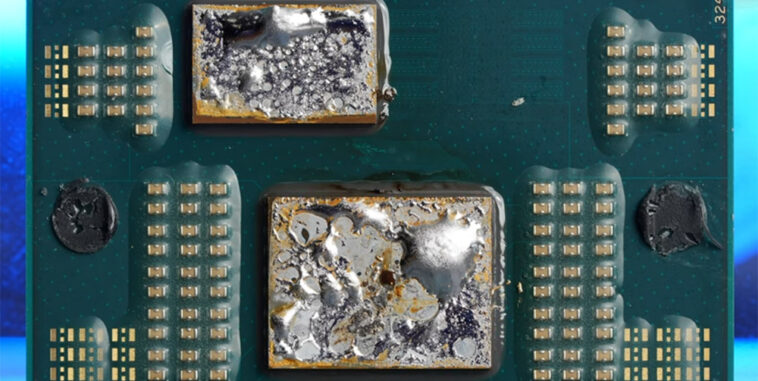

Nous passons maintenant à la tomodensitométrie, où l’on dispose cette fois d’une image en 3D et où l’on peut voir des lacunes dans les zones où des températures élevées ont été atteintes. Si nous allons un peu plus loin, nous constatons que l’on a procédé à l’utilisation d’un microscope à fort grossissement. Grâce à son zoom et à sa haute résolution, nous voyons le logo AMD et le copyright sur l’un des côtés du processeur, qui occupent moins de 60 micromètres, ce qui explique pourquoi nous ne les avions jamais remarqués auparavant. Ensuite, ils ont utilisé de l’acide nitrique pour dissoudre les composants et isoler certaines parties du processeur, comme la matrice I/O.
Il est maintenant temps de diviser le Ryzen 7800X3D en deux, révélant ainsi toutes les couches du processeur. Ici, nous trouvons de la fibre de verre entourée de plusieurs couches et de tubes de cuivre. Grâce à cette coupe analysée, nous pouvons voir de côté les zones où elle a été brûlée et nous pouvons voir les fissures produites. Après avoir terminé l’analyse du Ryzen 7000 brûlé, Gamer’s Nexus conclut que les causes sont une série de problèmes consécutifs.
Apparemment, une couche diélectrique au niveau du transistor a été brisée en raison d’un VSOC excessif ou d’une mauvaise protection contre les températures élevées. Ensuite, nous avons des dizaines de problèmes possibles qui ont conduit à cette situation. Selon lui, une fois qu’un tel dommage se produit, il est presque impossible de sauver le processeur et la carte, à moins d’éteindre très rapidement le PC. Dans tous les cas, les dommages causés sont permanents et, dans le cas présent, le processeur a clairement cessé de fonctionner.
