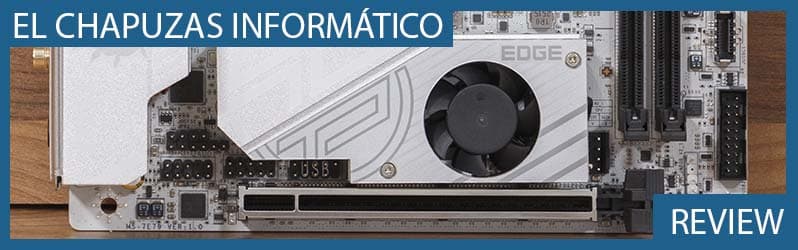

Nous commençons la journée aujourd'hui avec l'examen de la MSI MPG B850i Edge Ti WiFi, une carte mère intéressante au format Mini-Itx idéal pour ceux qui cherchent à monter une configuration blanche. Et dans un format compact, il offre le chipset B850 pour les processeurs AM5 qui sera nourri avec une VRM de 8 + 2 + 1 phases qui promettent même la capacité d'overclocking. De plus, il offre une excellente connectivité, à la fois dans les ports et les réseaux USB, et de nombreux détails qui le rendent vraiment spécial.
Avant de commencer l'examen, nous devons remercier MSI pour leur confiance dans le fudge informatique en nous envoyant ce produit pour notre analyse.
MSI MPG B850i Edge TI WiFi Spécifications techniques
MSI MPG B850i Edge Ti WiFi
Format
Mini-itx (170 x 170 mm)
Douille
AMD AM5
Chipset
AMD B850
CPU SOPORT
AMD Ryzen 9000/8000/7000
8 + 2 + 1 phase VRM de 90a
Mémoire
2 x DIMM DDR5-8.200 + / 5.600
Double canal jusqu'à 128 Go
Prend en charge AMD Expo et AMD par vitesse
Expansion des emplacements
1 x PCIe 5.0 x16 (CPU)
Stockage
1 x M.2 PCIe 5.0 X4 (2280, CPU)
1 x M.2 PCIe 4.0 x4 (2280, chipset)
2 x SATA III (6 Gbps)
Réseaux
5 Gigabit Ethernet (RJ-45)
Wi-Fi 7 (802.11be, mu-mimo, jusqu'à 5,8 Gbps)
Bluetooth 5.4
Audio
Realtek alc4080 7.1 avec audio boost 5
2 x crics (ligne de sortie, mic) + SPDIF
Connectivité arrière
1 x USB-C 3.2 Gen2x2 (20 Gbit / G
3 x USB 3,2 Gen2 (10 Gbit / Gbit / G
2 x USB 3,2 Gen1 (5 Gbit / Gbps)
1 x HDMI 2.1
Connectivité interne
1 x USB-C 3,2 Gen2 (10 Gbit / G
1 x en-tête USB 3.2 Gen1 (2 Puertos)
1 x en-tête USB 2.0 (2 conectorres)
Foudre
Pas disponible
Bios
MSI cliquez sur Bios x
Emballage et accessoires
Nous commençons la revue WiFi MSI MPG B850i Edge devant son emballage, une boîte en carton blanche compacte qui avance déjà ce que nous allons trouver à l'intérieur. Dans son dos, nous trouvons ses spécifications techniques, sa connectivité arrière et certaines de ses principales caractéristiques importantes. La carte mère est bien protégée à l'intérieur grâce à un cadre en carton qui le sépare des accessoires, qui restent à un deuxième niveau.
En plus du guide d'installation rapide, de la carte de réglementation européenne et d'une carte d'enregistrement de produit, nous trouvons des autocollants avec le logo MSI et le Dragon Lucky pour décorer notre équipement ou d'autres éléments.
D'un autre côté, nous trouvons un kit de câble dans lequel un adaptateur pour l'éclairage Argbis, une extension pour l'en-tête des LED et des boutons frontaux, un câble de conception EZ Conn qui permet de connecter un refroidissement liquide de la marque avec un seul câble et un câble SATA est inclus. À tout cela, une vis pour l'installation d'une unité M.2 et d'une antenne Wi-Fi blanche avec support magnétique et connecteurs rapides est ajoutée.
MSI MPG B850i Edge TI WiFi – Conception et connectivité
Nous continuons l'examen MSI MPG B850i Edge Ti WiFi une fois que nous avons complètement déballé et placé sur notre table de travail. Devant nous, nous avons une plaque de base de format Mini-IIT compacte qui spécifie des dimensions de 170 x 170 mm. Avec son design albinos combinant des tons blancs et gris, avec des fentes et des connecteurs noirs, il est présenté comme un modèle idéal pour l'équipement compact en blanc, un avis rare sur le marché.
Socket AM5 et VRM de 8 + 2 + 1 phases
Le MSI MPG B850i Edge Ti WiFi est couronné par la prise AM5 qui permet la durée de vie de l'AMD Ryzen 9000/8000/7000. Il est vrai qu'il n'est pas recommandé de surcharger les modèles avec un TDP plus important, car il a également un connecteur ATX / EPS à huit broches, mais nous pourrions le faire avec des modèles plus simples.
Compatible avec les souvenirs DDR5 jusqu'à 8 200 MHz
Un aspect habituel dans les plaques de base de format Mini-Iitx est qu'ils n'ont que deux emplacements de mémoire DIMM. Plus précisément, il prend en charge les souvenirs DDR5 avec des fréquences allant jusqu'à 8 200 MHz et qui ajoutent une capacité maximale de 128 Go dans une configuration à double canal. Il est également compatible avec les profils de mémoire AMD Expo pour un couple sur quelques clics sans perdre de temps pour configurer les fréquences et les latences manuelles.
En profitant de cette image, nous pouvons voir que avec les créneaux de mémoire, nous avons le connecteur alimentaire ATX à 24 broches, deux connecteurs PWM pour le dissipateur ou une pompe de refroidissement liquide, deux ports SATA III de 6 Go / s et le connecteur EzConn qui vous permet de connecter le câble que nous avons vu dans les accessoires pour un refroidissement liquide. De plus, nous avons un en-tête GEN2 USB 3.2 jusqu'à 10 Gbit / s et un en-tête USB 3.2 pour deux ports allant jusqu'à 5 Gbit / s.
Slot PCI Express 5.0 x16
La connectivité PCI Express est également évidemment limitée par l'espace dans un mini-Palk de base. Plus précisément, le MSI MPG B850i Edge Ti WiFi offre un seul PCI Express 5.0 x16 avec une connexion directe au CPU, la foire et nécessaire pour la connexion d'une carte graphique dédiée. À votre gauche, nous avons les en-têtes pour les connecteurs avant et, sur la fente, un large dissipateur avec un petit ventilateur.
Slot M.2 PCIe 5.0 X4
En supprimant la première couche du dissipateur, et avec lui le ventilateur, nous pouvons voir une fente M.2 PCIe 5.0 x4 avec une connexion directe au processeur qui permet l'installation d'unités au format 2280. La meilleure chose est que, en supprimant le reste du dissipateur, nous trouvons le chipset B850 qui permet l'interconnexion de tous les appareils dans la plaque de base.
Un détail singulier est que, à l'arrière du PCB WiFi MSI MPG B850i Edge Ti, nous trouvons un emplacement M.2 PCIe 4.0 X4, de sorte que les possibilités des unités de stockage sont assez variées pour une carte mère compacte.
Connectivité arrière, filets et son
Nous nous concentrons sur la revue WiFi MSI MPG B850I Edge TI sur la connectivité arrière, où nous trouvons le protecteur des ports d'usine déjà installés pour faciliter davantage les travaux d'assemblage. Dans ce domaine, nous trouvons:
- BIOS flash et boutons CMOS effacer
- Sortie vidéo HDMI 2.1
- 2 x USB 3.1 Gen2 (5 Gbit / Gbit / s, azules)
- 3 x USB 3,2 Gen2 (10 Gbit / s, Rojos)
- 1 x USB-C 3.2 Gen2x2 (20 Gbit / G
- RJ-45 (5 Déplacement)
- Connecteurs d'antenne Wi-Fi
- SPDIF pour audio numérique optique
- 2 prises de 3,5 mm pour la sortie de ligne et l'entrée de microphone
Comme nous pouvons le vérifier, la connectivité MSI MPG B850I Edge Ti WiFi est assez complète et variée, bien qu'elle n'ait pas les derniers ports USB4, et il ne manque pas qu'il nous fasse sûrement. Cela se démarque si vous proposez un excellent combo réseau composé d'une carte réseau GBE, d'une carte sans fil Wi-Fi 7 et d'une connexion Bluetooth 5.4.
De plus, la vitamine de codec Realtek Alc4080 avec la technologie Audio Boost 5.1 offre 7.1 à partir de la sortie numérique SPDIF, ainsi que le son analogique via la technologie L-out-Out et le microphone dans le microphone dans le micro-in.
Équipement de test
Pour l'examen MSI MPG B850i Edge Ti WiFi, nous avons mis en place le processeur AMD Ryzen 9 9950x avec une référence AMD dissipée pour vérifier qu'elle se sent phénoménale à cette carte mère. De toute évidence, les températures de ce processeur ne restent pas à distance. De plus, nous l'avons accompagné des souvenirs de Corsair Dominator Platinum à 6000 MHz – CL30 et les graphiques Nvidia GeForce RTX 5090 Founders Edition, qui est infiniment plus grand que la carte mère.
Tests de performance
Bios de la msi mpg b850i edge ti wifi
Le MSI MPG B850i Edge Ti WiFi a le BIOS MSI Click X, la dernière itération du BIOS EUEFI de la marque taïwanaise. Cela nous offre le mode EZ, une version simple à partir de laquelle nous pouvons voir l'état du système ci-dessus et activer certains paramètres tels que le profil des mémoires ou le PBO pour le CPU.
Mais si nous voulons tirer le meilleur parti de l'équipe, nous devrons recourir à la version avancée du BIOS et, surtout à l'onglet Overclocking. De là, nous pouvons configurer tous les paramètres se référant au processeur et aux mémoires, à la fois en termes de fréquences et de tensions.
Les autres onglets nous permettent de configurer les paramètres de la carte mère en général, des options telles que l'ordre pour démarrer les unités installées ou les options de sécurité.
Conclusion
Après avoir terminé l'examen du MSI MPG B850i Edge Ti WiFi, il est temps de tirer des conclusions de tout ce que cette petite plaque nous offre. En premier lieu, nous devons souligner que pour la prise AM5, nous avons peu d'options de mini -it disponibles, encore moins en blanc et avec les avantages de ce modèle.
Et même avec son format compact, il a un VRM de 8 + 2 + 1 phases de 90A qui nous permet d'utiliser n'importe quel processeur AM5, même le TDP le plus élevé. De la même manière, nous pouvons installer jusqu'à 64 Go de mémoire DDR5 jusqu'à 8 200 MHz grâce à ses deux emplacements DIMM, plus que suffisant pour la plupart des utilisateurs. Il ne manque pas de Slot PCI Express 5.0 x16 pour la carte graphique et deux emplacements M.2 PCI Express 5.0 / 4.0 x4 pour deux unités SSD avec lesquelles avoir un stockage sans câble. De plus, nous devons mettre en évidence sa collection large et variée de ports USB et son excellent combo réseau avec une carte 5 GBE, une carte sans fil Wi-Fi 7 et Bluetooth 5.4.
Disponibilité et prix
Nous pouvons trouver le MSI MPG B850i Edge Ti WiFi à vendre avec un prix de 260 euros. Ce n'est donc pas un modèle très économique, mais nous prenons en compte qu'il est bien équipé dans tous les aspects, c'est vraiment un modèle à prendre en compte.
Avantages principaux + Excellentes performances pour son mini -it + VRM de 8 + 2 + 1 phases capables de gérer n'importe quel Ryzen 9 + deux emplacements DDR5 pour jusqu'à 64 Go de souvenirs DDR5 de 8200 MHz + machine à sous 5 5.0 x16 pour un GPU de dernière génération Excellent réseau: 5 GBE, WI -FI 7 et BT 5.4 NEATUT Connectivité, nous ne nous attendions pas non plus à d'autres aspects * MSI Cliquez sur BIOS X TRÈS intuitif * REALTEK ALC4080 CARTE
À partir du Fudge informatique, nous remettons le Platinum Award au MSI MPG B850i Edge Ti WiFi Motherboard.
