Lorsque le RTX 3090 Ti a été lancé et que nous avons vu le PCB, nous avons dit qu'il s'agissait clairement de l'étape précédente du RTX 4090. Il y a eu des changements importants dans le matériel, jamais vus par NVIDIA, il y a eu un changement de brochage pour le GPU, et donc , avec la plus grande consommation de la carte, a été un test décisif pour les fabricants avant de passer à la série 4000. Eh bien, les gars de TecLab du Brésil sont revenus à leurs anciennes habitudes et ont voulu essayer quelque chose d'un peu fou, pour commencer. d'une part, mais avec un sens technique d'autre part : créer le premier RTX 4090 SUPER de l'histoire sans l'autorisation de NVIDIA.
L'un des changements électroniques au niveau matériel du passage du RTX 3000 au RTX 4000 était une nouvelle phase d'alimentation de 1,2 V qui alimentait le GPU et le traditionnel 1,8 V, ce dernier étant destiné aux mémoires et autres composants annexes. Que se passe-t-il si un RTX 3090 Ti Custom est utilisé pour installer le GPU RTX 4090 ?
Du GA102 au AD102 pour créer la première RTX 4090 SUPER

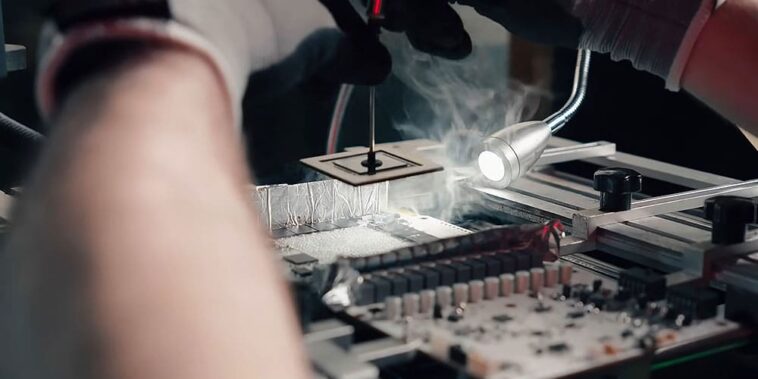

Pourquoi installer et souder l'AD102 sur le PCB d'une RTX 3090 Ti ? Eh bien, tout d'abord, parce qu'il ne s'agit pas seulement de changer de GPU et c'est tout. Ce qu'ils ont fait en plus, c'est dessouder les modules GDDR6X de la carte GALAX pour installer les derniers et les plus rapides à 24 Gbps. Bien que la carte nécessite plusieurs changements et modifications électriques pour ne pas maîtriser le GPU et le griller, des changements de BIOS et de légères modifications de tension sont nécessaires, mais par curiosité, il n'y a pas de contrôle de tension PWM traditionnel car ils sont incompatibles.
Par conséquent, l'option de le faire sur la carte Galax est beaucoup plus réalisable que de prendre le PCB d'une RTX 4090 Founders Edition et de changer les modules, principalement parce que la consommation sera supérieure à ce que le PCB et la section électrique peuvent supporter. lui-même.
C'est l'avantage des cartes graphiques personnalisées haut de gamme, qu'elles sont préparées pour un overclocking extrême, et cela joue en faveur de cette RTX 4090 SUPER.
En plus de cela, il faut tenir compte du fait que les GDDR6X doivent correspondre à leurs sangles, ce qui n'est pas facile non plus, puisqu'ils doivent inclure la même disposition et les mêmes groupes entre modules pour éviter de compliquer les choses. Autrement dit, une sangle H (élevé) prendra en charge jusqu'à 1,8 V, tandis que M (moyen) prendra en charge jusqu'à 0,9 V et L (faible) fonctionnera à 0 V.
Si les groupes ne correspondent pas, changer de mémoire n'est pas possible, mais dans ce cas cela fonctionne comme un gant simplement en changeant quelques résistances pour passer de 1,8V à 1,2V.
Bloquez Galax personnalisé et alimentez le singe !
Une fois les modifications apportées, la soudure effectuée, le BIOS changé et il a été testé qu'il entrait dans Windows, il restait à voir où était la limite, dans ce cas par l'eau, sans refroidisseur ni glace carbonique, une boucle personnalisée normale réglée merci à un bloc personnalisé pour ledit PCB.
Le montage était traditionnel, à l'exception du fait que pour améliorer le refroidissement des mémoires GDDR6X 24 Gbps, on n'a pas utilisé de tampons thermiques standards, mais de la pâte thermique haute densité. Le GPU avait effectivement une pâte thermique commune, donc avec tout isolé, il restait à tester la carte pour voir ce qu'elle pouvait faire avec de l'eau.
La température ambiante dépassait les 18°C, l'eau dépassait les 20°C et le GPU atteignait 55°C, atteignant une vitesse de 3,1 GHz dans le GPU et de 12 900 MHz dans le GDDR6X à 24 Gbps, soit une horloge réelle de 1 600 MHz. C'est presque le record mondial de fréquence dans ce type de mémoire pour cartes graphiques, dépassé seulement de 100 MHz.
Le score final était de 17 454 points pour la SuperPosition 8K, qui occupait la cinquième place mondiale, la première carte graphique sans refroidissement extrême et sans overclocking sur le GPU lui-même de la planète. Les gars de TecLab l'ont nommé RTX 4090 SUPER, et la vérité est que vu le travail et le résultat, il le mérite. Peut-être qu'une autre fois, ils le pousseront avec LN2 pour devenir numéro 1 mondial dans divers benchmarks, mais d'ici là, cette RTX 4090 SUPER a un long chemin à parcourir.
