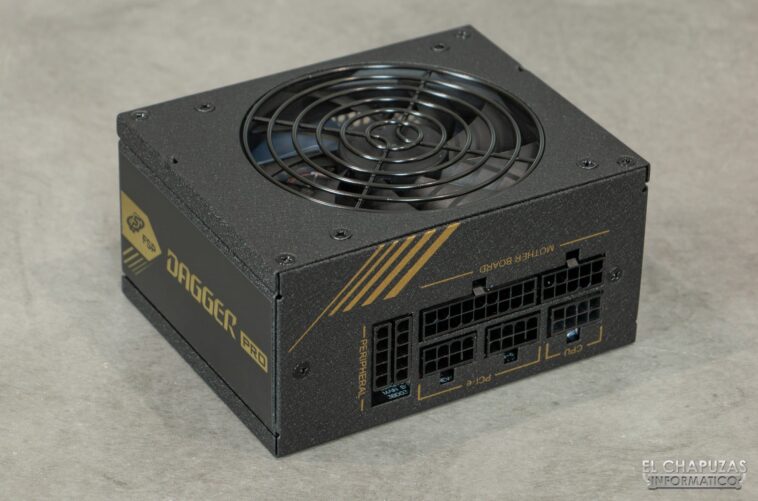

FSP Dague Pro 850W (80+ Or)

FSP Dague Pro 850W (80+ Or)

Si vous êtes amateurs d’équipements mini-ITX, une alimentation comme la FSP Dagger Pro fera certainement partie de vos objectifs, car avec son format compact elle est disponible en puissances de 650W, 750W et 850W, le tout avec une efficacité 80 Plus Gold certificat et câblage entièrement modulaire.

Jetons un coup d’œil aux spécifications du 850W FSP Dagger Pro que nous avons en main :

Poignard FSP Pro

Format
Effets spéciaux

Du pouvoir
850W

Efficacité
80 Plus Or (89-92%)

Concevoir
Rail simple 12V / 70.83A

Réfrigération
ventilateur 92mm
Voie semi-passive

Câblage
Câblage entièrement modulaire :
1 x ATX (20+4 broches)
2 x ATX/EPS (4+4, 4+4, 8 broches)
4 x PCIe (6+2 broches)
5 x HEURES
1xMolex
1 x disquette

Protections
OCP, OVP, SCP, OPP, OTP

Dimensions
125 × 100 × 63,5 mm

Avant de commencer votre examen, merci FSP de nous avoir fourni l’alimentation Dagger Pro pour examen.

Emballage et accessoires

Les alimentations FSP Dagger Pro sont livrées dans une boîte en carton compacte qui nous montre sa conception et ses principales caractéristiques à l’avant, ainsi que des caractéristiques plus détaillées à l’arrière et sur les côtés.

FSP Dague Pro - Emballage

A l’intérieur, il est bien protégé par un cadre en mousse, laissant les accessoires à côté.

Dague FSP Pro - Accessoires

Il se compose du cordon d’alimentation, des vis de montage, du manuel et d’un adaptateur ATX, ainsi que du câblage entièrement modulaire illustré ci-dessous.

FSP Dagger Pro - Accessoires filaires

FSP Dagger Pro - Câblage entièrement modulaire

Nous avons comme ceci :

  • 1 câble ATX (24+4 broches) [50 cm]
  • 1 câble ATX + EPS (4+4 et 8 broches) [70 cm]
  • 2 câbles x 2 connecteurs PCIe (6+2 broches) [2 x 50 cm]
  • 1 câble x 3 connecteurs SATA + Molex [35 + 10 + 10 + 10 cm]
  • 1 câble x 3 connecteurs SATA + disquette [35 + 10 + 10 + 10 cm]

Poignard FSP Pro

Poignard FSP Pro - Conception 1

Una vez liberamos la FSP Dagger Pro de su embalaje, nos encontramos ante una compacta fuente de alimentación de formato SFX con unas dimensiones de 125 × 100 × 63.5 mm (ancho, alto, profundidad), por lo que comparada con una ATX se queda en la moitié.

FSP Dagger Pro - Mise en page 2

Sa conception est cependant similaire, avec une grille dissimulant un ventilateur semi-passif de 92 mm qui reste théoriquement en dessous de 20 % de charge, bien que nous y reviendrons plus tard.

FSP Dagger Pro - Mise en page 3

Sur le côté opposé, nous trouvons l’habituel autocollant de distribution de rail qui nous montre comment ce modèle a un seul rail +12V qui délivre 70,83A, il offre donc 850W. En fait, nous devons déduire la consommation que nous passons aux rails secondaires de 3,3 V ou 5 V, bien que cela soit généralement assez faible.

Poignard FSP Pro - Design 4

Poignard FSP Pro - Design 5

FSP Dagger Pro - Mise en page 6

Sur la face arrière on retrouve l’habituel connecteur d’alimentation C21 et le bouton marche/arrêt, tandis que sur la face interne du FSP Dagger Pro commence le câblage modulaire, tous les connecteurs étant clairement étiquetés.

Intérieur et composants

FSP Dagger Pro - Design d'intérieur

Cachés derrière le ventilateur de 92 mm se trouvent les composants qui donnent vie à ce FPS Dagger Pro, le tout dans un design très épuré qui surprend dans des dimensions aussi compactes.

FSP Dagger Pro - Design d'intérieur 2

Se distinguent les condenseurs japonais signés par Nippon Chemi-Con pour les principaux et par Rubycon pour les secondaires, tous à 105ºC.

FSP Dagger Pro - Design d'intérieur 3

Il dispose également de nombreuses protections électriques, notamment contre les excès de puissance/tension/courant/température et court-circuit.

Essais

FSP Dagger Pro - Test

Notre équipe de test a été formée avec :

Dague FSP Pro - Test 2

Comme nous le voyons dans l’image précédente, le FSP Dagger Pro démarre l’ordinateur sans allumer son ventilateur, il est donc complètement silencieux. Théoriquement, jusqu’à 30% de sa puissance totale, environ 255W, reste éteinte, mais nous avons pu vérifier comment elle reste également éteinte pendant un certain temps avec une consommation allant jusqu’à 700W, donc cela dépend plus de la température. Malheureusement, son ventilateur est quelque peu bruyant, atteignant 45 dB, ce qui le rend un peu gênant si les autres composants restent silencieux, même s’il sera sûrement à la hauteur des ventilateurs d’une éventuelle carte graphique haut de gamme qui justifie la puissance de la source.

Dague FSP Pro - Test 3

Nous avons analysé l’oscillation des tensions dans les rails principaux avec l’équipement soumis à la charge de travail avec Aida64 Engineer, en vérifiant comment celles-ci restent très stables et vraiment très proches des valeurs théoriques, ce qui affecte positivement la consommation, bien que comme dans d’autres modèles que nous ont analysé.

FSP Dague Pro - Tests 4

conclusion

Poignard FSP Pro

Les alimentations FSP Dagger Pro sont un choix intéressant lorsque l’on construit un équipement mini-ITX, car avec leur format SFX elles offrent un très bon rapport puissance/taille. Son certificat 80 Plus Gold garantit son efficacité énergétique, tandis que son câblage entièrement modulaire nous permet de n’utiliser que ce dont nous avons besoin. Il est vrai que par contre il a un ventilateur un peu bruyant à pleine puissance, mais il est aussi silencieux avec l’ordinateur au repos ou en basse consommation.

On peut trouver le modèle 850W analysé ici en vente à 113,95 euros, un prix vraiment compétitif pour la puissance qu’il propose, puisque même le modèle 650W tourne autour de 95 euros. Peut-être le seul, mais c’est qu’ils n’offrent “que” une garantie de 3 ans, alors que d’autres modèles un peu plus chers offrent quelques extras.

Principaux avantages + Excellent rapport puissance/taille + Bon prix pour le modèle 850W + Câblage entièrement modulaire + Certification 80 Plus Gold + Tensions très précises et stables + Condensateurs japonais 105º + Silencieux au repos ou à faible demande de puissance Aspects négatifs – Bruit un peu élevé avec charger d’autres aspects * 3 ans de garantie

D’El Chapuzas Informático, nous décernons le Gold Award à l’alimentation FSP Dagger Pro.
