Nous avons démarré lundi en fanfare, cette fois sous la forme d’une PS5 personnalisée. Celle-ci pourrait être considérée comme la “PS5 Slim” la plus fine au monde, avec seulement 2 cm d’épaisseur. Bien sûr, il s’agit d’une version non officielle de la console, étant un projet de Youtuber DIY Perks, qui a conçu le châssis en cuivre de la nouvelle console à partir de zéro. Le résultat est impressionnant, car la largeur est réduite de 92 mm à 20 mm, ce qui en fait la PS5 refroidie à l’eau la plus compacte jamais conçue.
Lorsque la PS5 a été mise en vente, elle a d’abord été critiquée pour sa taille énorme, ainsi que pour un design qui se voulait futuriste, même si pour beaucoup ce n’était pas le cas. Avec des dimensions de 390 mm x 260 mm et 104 mm d’épaisseur pour la version avec lecteur de disque et 92 mm (en conservant les autres mesures) pour la version numérique, c’était sans aucun doute la plus grande console commercialisée auprès du grand public. Puisqu’il n’y a pas encore de version officielle de Slim, nous pouvons voir cette modification entre-temps.

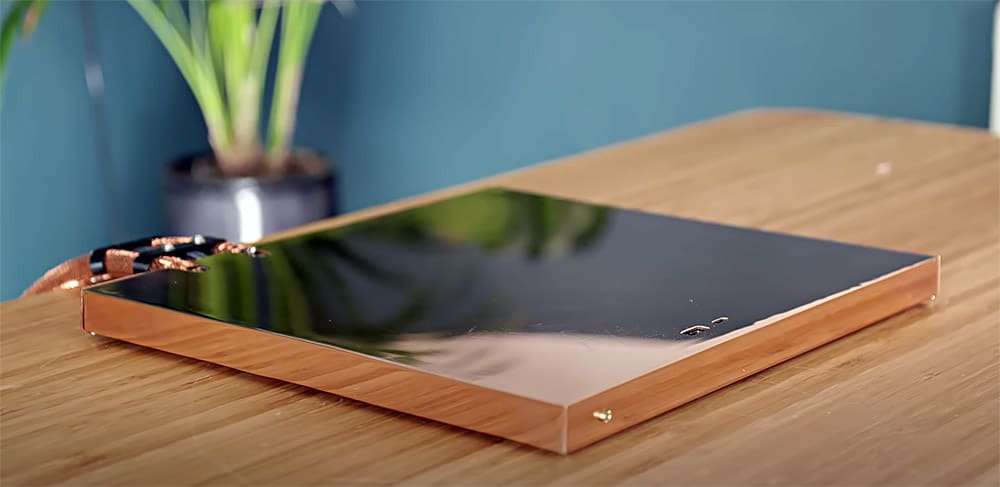

La PS5 “Slim” refroidie à l’eau et avec un châssis en cuivre
Le youtubeur Matthew Perks, bien connu de la communauté DIY(Do It Yourself), jamais mieux dit, a présenté il y a quelques jours son dernier projet, une PlayStation 5 Slim. Le début de ce projet ambitieux a commencé par le démontage complet de la console, en retirant son propre boîtier et tous les composants matériels.
Parmi eux, le refroidisseur d’air Playstation 5 se démarque, qui a une hauteur approximative de 55 mm, assez épais car il doit refroidir le TDP de 180W de la console. L’alimentation attire également notre attention, car elle a une conception propriétaire en “L”. Ce bloc d’alimentation selon Delta, aura une capacité maximale de 372W et jusqu’à 31A avec le numéro de modèle ADP-400DR.
Avec seulement ces deux pièces retirées de l’équation, le volume global de la console diminue considérablement, mais Perks ne s’arrête pas tant qu’il ne lui reste plus que le PCB nu. Et c’est que, pour votre projet, vous devez vous précipiter au maximum, voulant concevoir un châssis de seulement 2 cm de hauteur. Tenant compte du fait que le SoC de la PS5 utilise du métal liquide comme pâte thermique, il est soigneusement retiré, car il est conducteur d’électricité.
Feuilles de cuivre coulé coûtant plus de 300 $
Ensuite, il montre son idée pour refroidir la console dans une si petite taille : utiliser des feuilles de cuivre et les faire fondre. Le plus épais d’entre eux mesure 3 mm et n’en utilise que trois; Il a coûté 301 dollars, ce qui montre clairement qu’il s’agit d’un projet coûteux. Après cela, il les a mis dans un four afin qu’ils soient assemblés comme s’il s’agissait d’une soudure. Le résultat est un bloc d’eau personnalisé aux dimensions de la carte mère elle-même, en plus d’être remarquablement mince.
N’oublions pas non plus que le bloc CPU pour le refroidissement liquide est un de ses custom, également entièrement en cuivre. Après cela, remettez le métal liquide et les dissipateurs thermiques sur les VRM qui entrent en contact avec le nouveau bloc de refroidissement. Une fois cela terminé, vous avez déjà la base fonctionnelle, avec une astuce, et c’est que le refroidissement liquide et la source seront externes.
Comparaison des températures entre la PS5 et la PS5 Slim refroidie à l’eau
Pour le refroidissement liquide, un petit radiateur a été utilisé avec 7 ventilateurs Noctua NF-A4X20. Concernant l’alimentation, il a utilisé un HP DP5-750RB, 750W et jusqu’à 62,5A à 12V, pratiquement deux fois plus que l’original.
Et quel est le résultat de toute cette expérience intéressante? Eh bien, en utilisant des capteurs de température dans la console, on observe des températures bien plus basses, allant de 94°C à 52°C dans la RAM, 71°C à 44°C dans le VRM et 75°C à 65°C (estimé) dans le SoC. Tout cela, avec un volume 78% inférieur à celui de la console d’origine, bien qu’avec un coût et beaucoup de travail à faire.
